RB26純正タービン・N-1タービンなど社外のギャレット系タービンなどなど
水冷タービンと言う事はご存知かと思います。
水冷タービンとは簡単に言うとターボチャージャーのセンターカートリッジ部分にクーラントを循環させ、メタルやベアリングを冷やす為に設けてあるジャケットの事です。
水冷タービンにクーラントを流さないとどうなるかと言うと、ベアリングやメタルが熱で破壊し、シャフトまで紫色に焼けてしまいます。
その為にタービンのカートリッジ内をクーラントが循環し冷やしています。
ここまでは水冷タービンの説明でしたが、ここからが本題です。

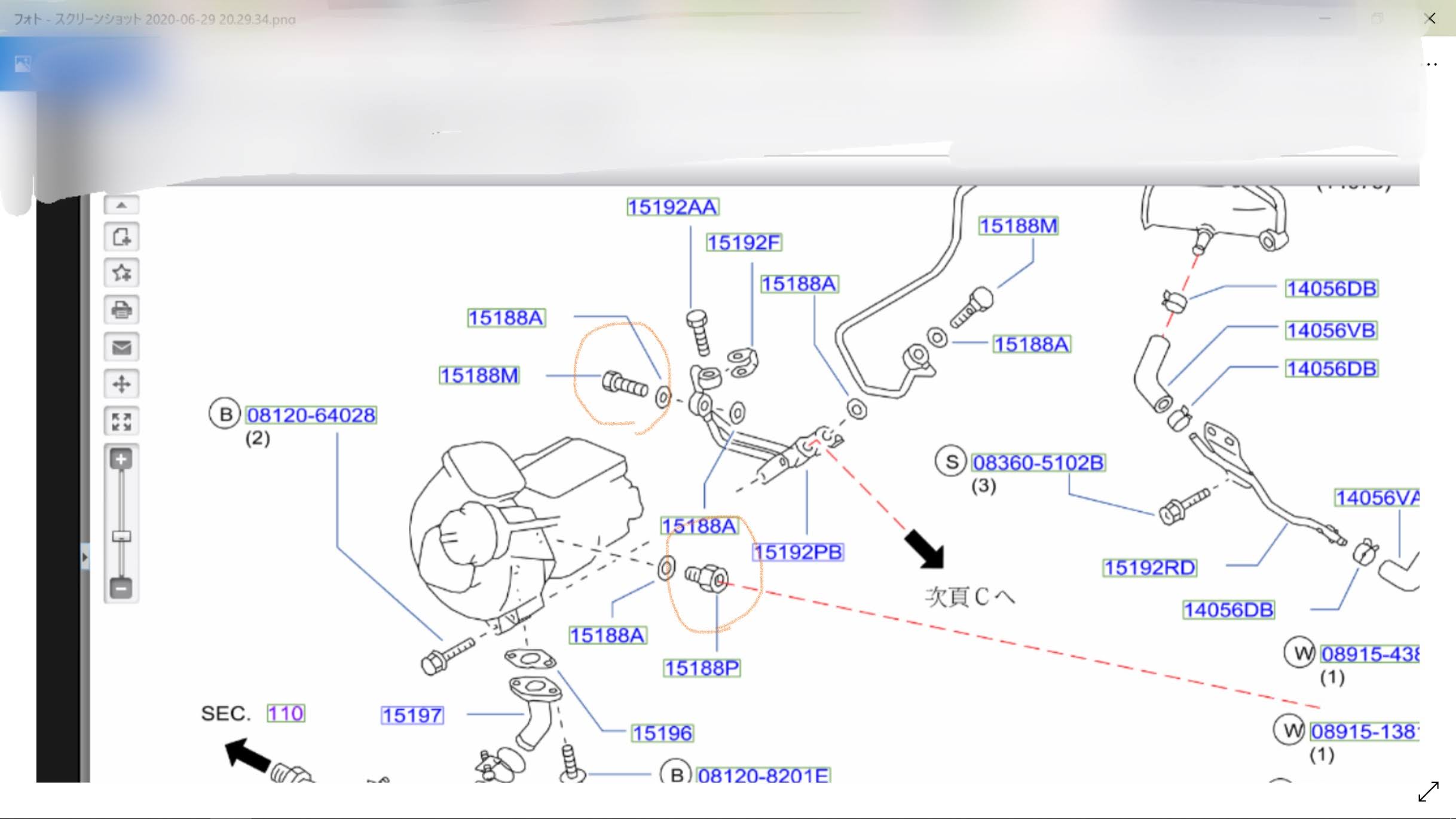

カートリッジ内にクーラントを流す為のインレット側のIボルト(アイボルト)アウトレット側のIボルトがメチャクチャ長いんですよ😅
Iボルトが長い為にカートリッジ内側の壁に近づきすぎてクーラントの流れを阻害しています。
壁まで5mmくらいしかないですかね~

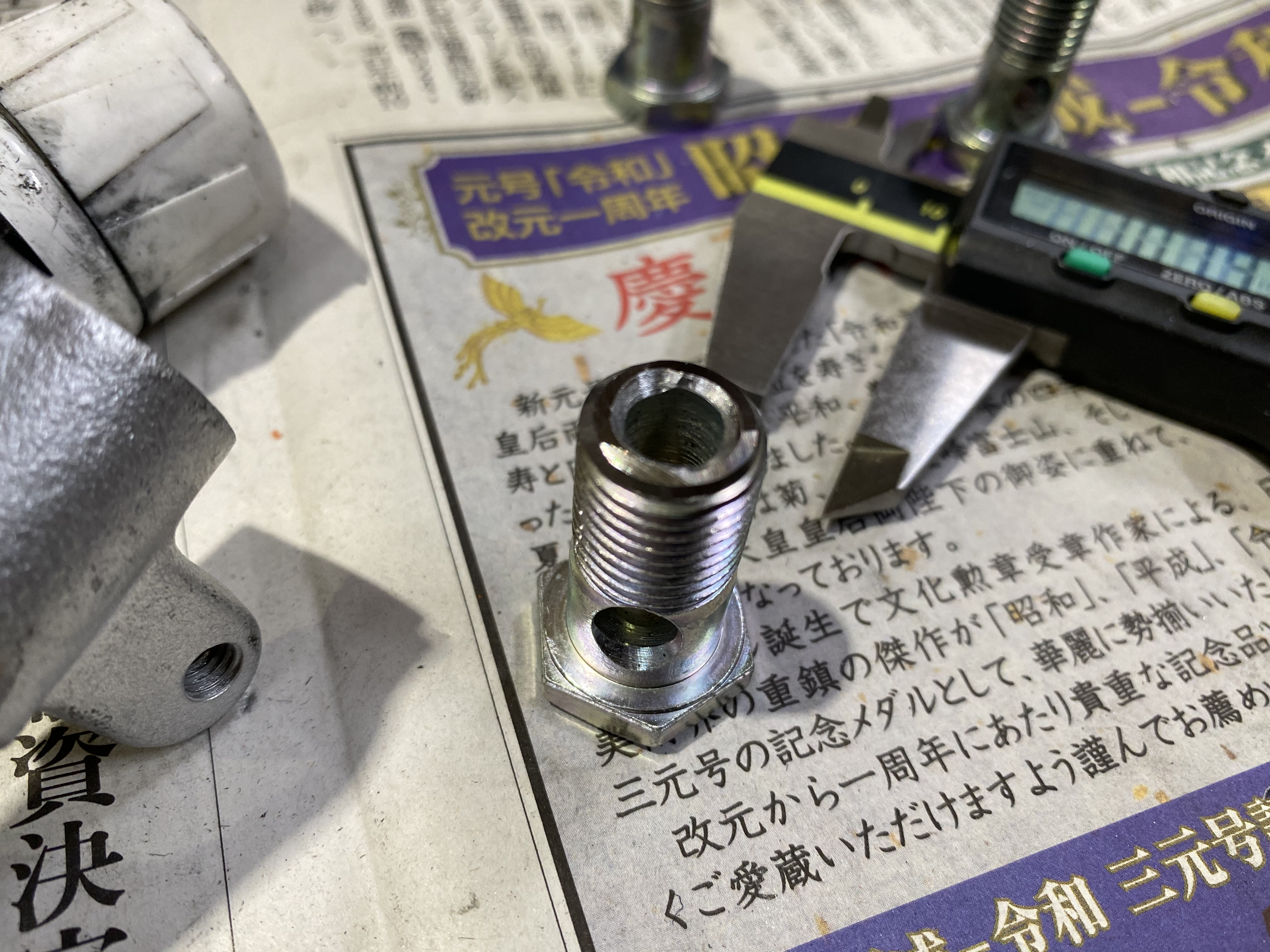

そこで長いIボルトを5mmくらいカットするとカートリッジの内側の壁までの距離が10mmくらいになりクーラントの循環も改善されて、タービンの温度も多少下がる事を期待しています👍
改善されたから凄く良くなるかと言うと、そこまでとは思っていません。
少しでも改善されればと一つ一つ修正しているだけです。
そんな小さな事もコツコツと作業している訳ですよ。
秘密?
こんな内容は秘密のうちに入りませんよ!
