クランク角センサーの精度を上げる

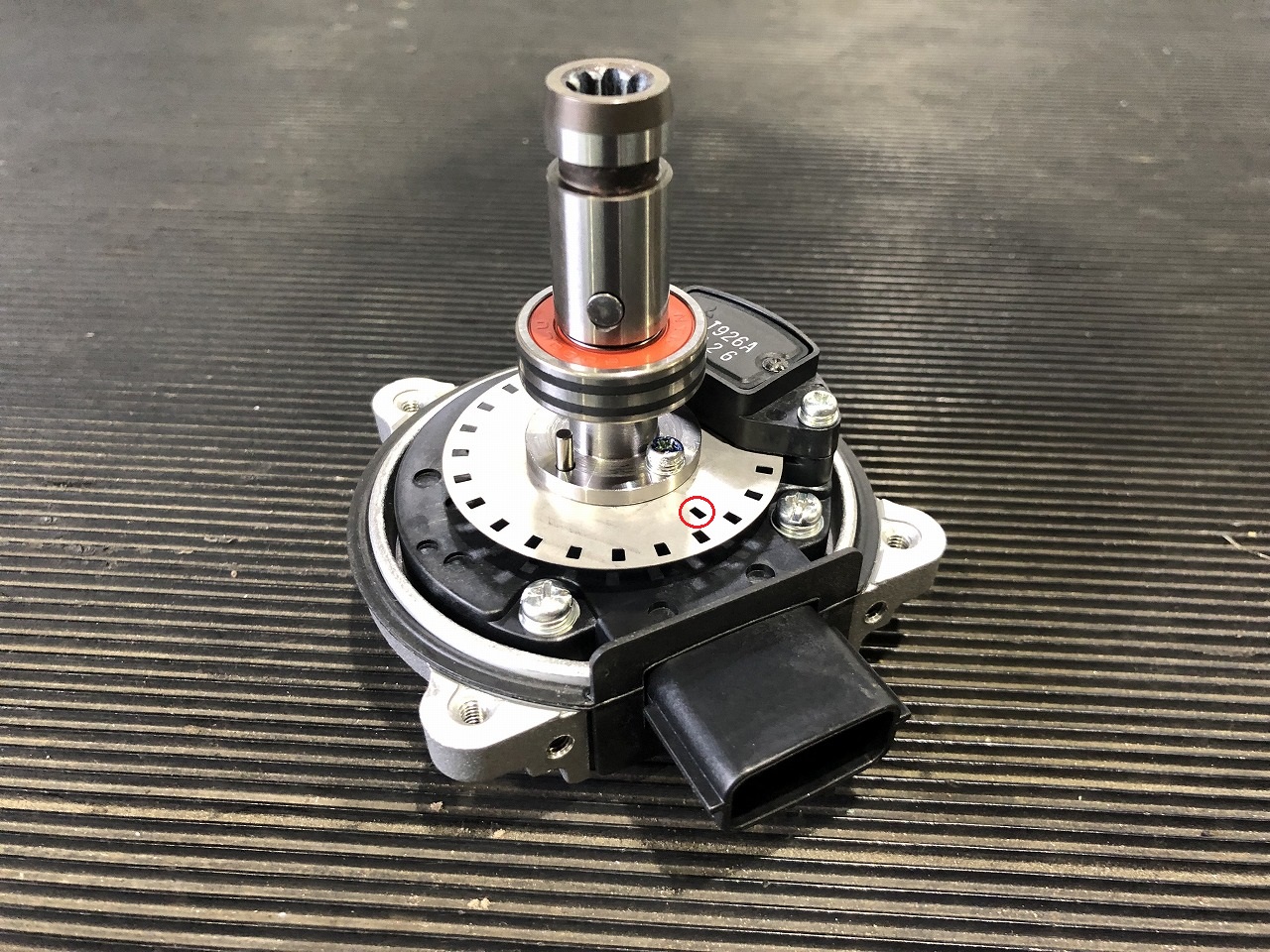

画像のクランク角センサーは純正です。
このクランク角センサーの信号精度を上げる為にプレートは交換してあります。
他にこのクラセンの3か所くらい改造します。
画像のプレートの外周に見えるスリット24個はエンジンの回転数（Ref)を見ています。
赤丸で囲んだ1個のスリットは1番の気筒判別（Sync)を見ています。
純正のプレートはエンジン回転数を360ものスリットと気筒判別を6個のスリットでフォトセンサーが見ています。
何故プレートを交換するかというと純正のエンジン回転スリットは360もの穴によりタイミングベルトのたわみなどで信号エラーを起こしてしまいます。
そのスリットの数を減らす事で少しでもエラー回避して精度を上げます。
最初にクラセンの改造を3か所くらいと書きましたが、プレートだけではダメな理由があるためです。
このような事を対策した上でMoTeCに精度の高い信号を送る訳です。
MoTeC単体でもエンジン性能は上がりますが、信号を理解し、信号とお友達にならないとMoTeCは本領を発揮してくれません。
