今回はターボ組付けのワンポイント加工編です。
前田社長から「秘密じゃないからブログに載せていいよ！」
ということで公開します❗️
ターボチャージャーには冷却水が通る水パイプがユニオンボルト(バンジョーボルト)で取り付けられています。
このユニオンボルトが曲者です🔩
実はこのユニオンボルトが長すぎるのです！

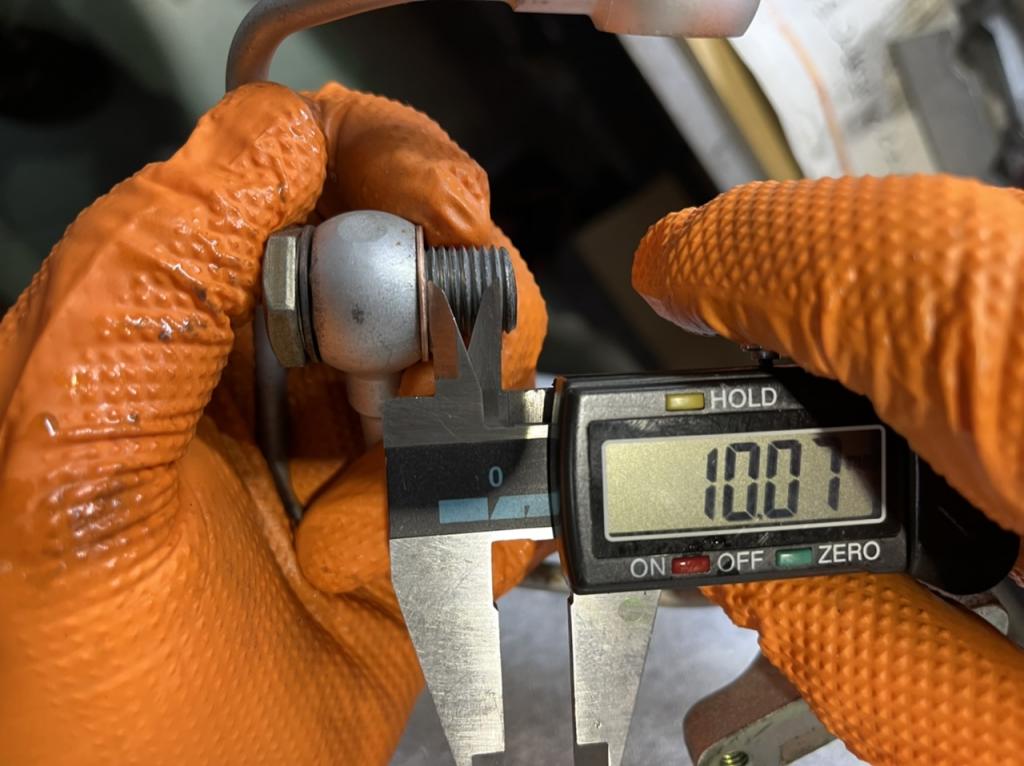

ユニオンボルトが長すぎる為、タービン側の冷却水が通るラインにボルトが飛び出してしまい、ターボへの水の流れを妨げています。ターボとボルトの隙間は2㎜ほどしかありません。
では、どうするのかというと？

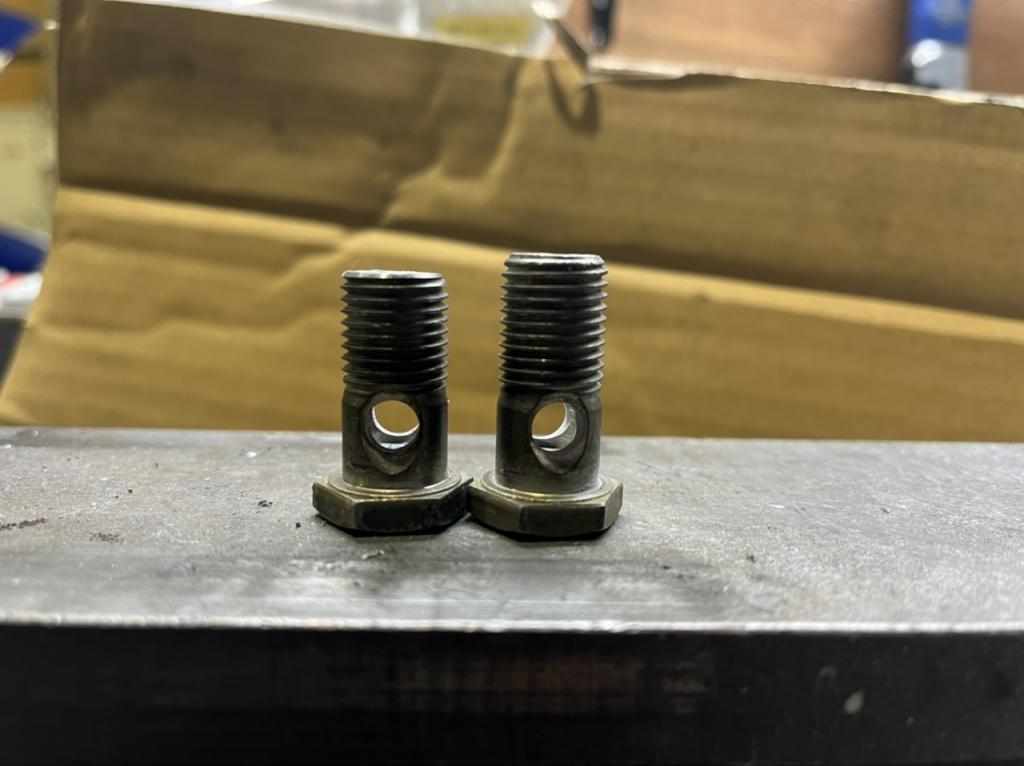

飛び出す余分な長さは短くします！

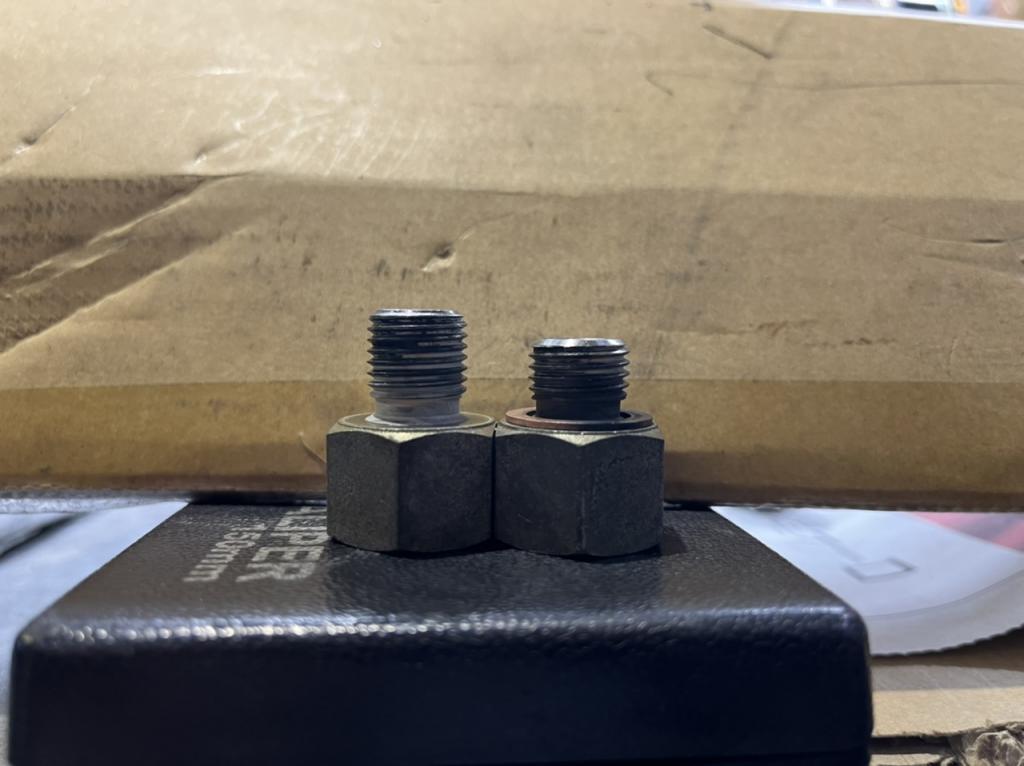

旋盤で短く削り、さらに先端をテーパーにして、水が流れやすいようにしています。
排気ガスの高温に晒され、数万rpmで回転するタービンにとってはとても重要な加工です。
このような加工を施すことで、冷却水がスムースに流れるようになり、ターボチャージャーの耐久性がアップします。
このボルトは、純正ターボでも社外のツインターボでも使用しますので、この加工がされているとターボの寿命が向上します！
さらに、水パイプには断熱のコルゲートを巻きます。
これでターボが完成です！
